아래는 방법에 대한 기술적인 분석입니다. 증발 콘덴서 일:
■핵심 작동 원리
증발 콘덴서는 공기 냉각과 물 증발을 결합하여 열을 거부합니다. 현열 전달에만 의존하는 표준 응축기와 달리 수분 증발 중 잠열 흡수를 활용합니다.

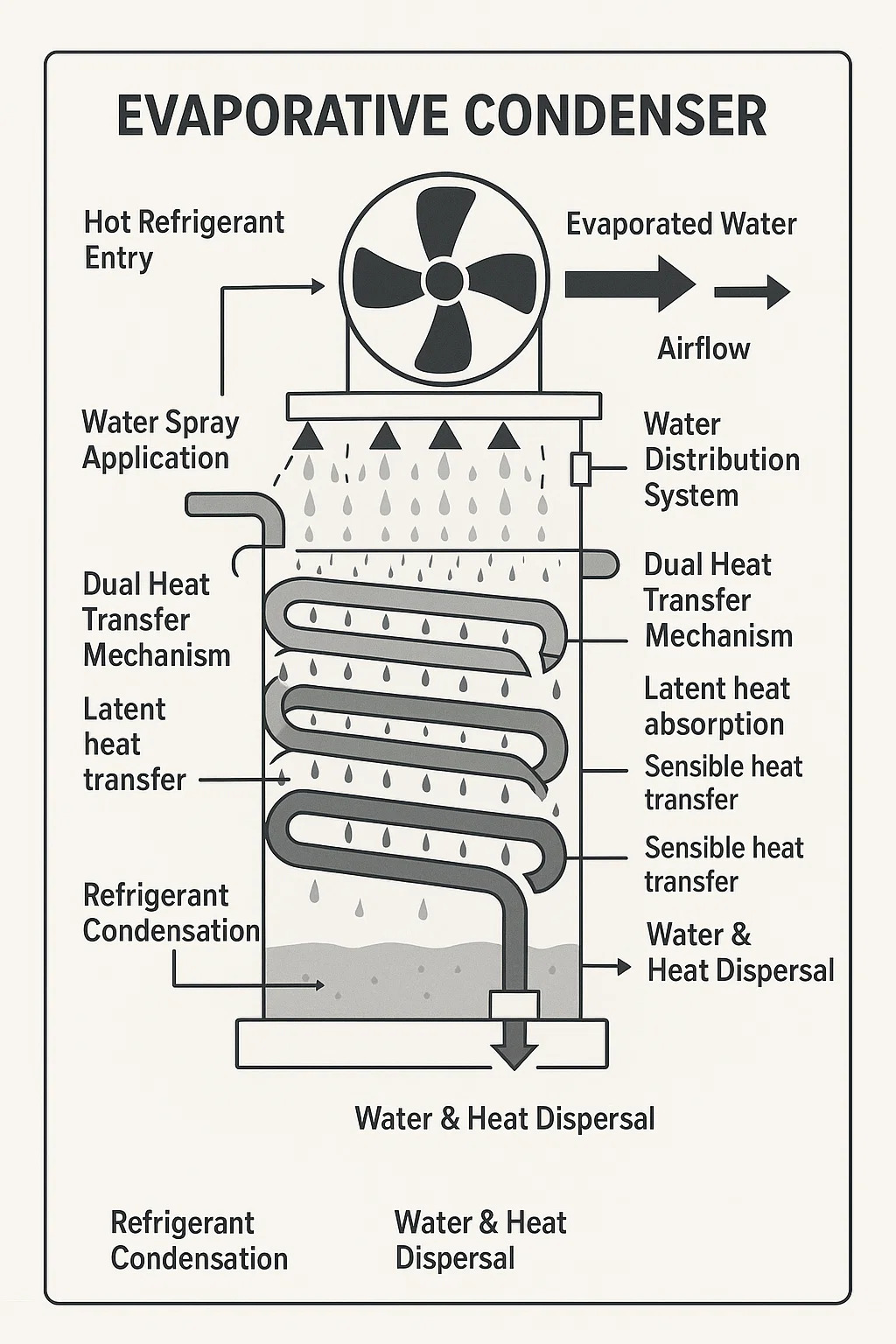

■단계별 운영
▸뜨거운 냉매 입구
압축기에서 나오는 뜨거운 고압 증기가 응축기의 코일형 튜브로 들어갑니다.
▸물분무 적용
펌프는 냉매 코일 외부에 지속적으로 물을 분사합니다.
물은 튜브 표면을 코팅하여 얇은 필름을 형성합니다.
▸강제 기류 상호 작용
팬은 젖은 코일 묶음을 통해 주변 공기를 끌어옵니다.
공기 흐름은 코일의 수막 증발을 가속화합니다.
▸이중 열 전달 메커니즘
잠열 흡수: 냉매 증기의 에너지가 물로 이동하여 증발을 일으킵니다.
현열 전달: 공기 흐름은 냉매와 증발되지 않은 물의 잔열을 제거합니다.
▸냉매 응축
열 손실로 인해 냉매 증기가 코일 내부의 고압 액체로 응축됩니다.
▸물과 열의 분산
증발된 물은 배기 공기에서 증기로 배출됩니다.
증발되지 않은 물은 재순환을 위해 통에 모입니다.
■주요 시스템 구성 요소
코일 번들: 냉매 함유 튜브(구리/스테인레스 스틸).
물 분배 시스템: 스프레이 노즐, 펌프 및 배수 탱크.
팬: 유도 통풍(상단 장착) 또는 강제 통풍(측면 장착).
비산 제거기: 배기 공기와 함께 물방울이 빠져나가는 것을 방지합니다.
■핵심 효율성 요소
▸습구 온도 의존성
응축 온도는 주변 습구 온도(건구 아님)에 가까워 공냉식 장치보다 헤드 압력을 낮출 수 있습니다.
▸수질관리
경수에서 스케일링을 하면 열 전달이 감소하므로 화학적 처리/연화가 필요합니다.
블리드오프 밸브는 미네랄 농도를 제어합니다.
▸동파방지
글리콜 첨가제 또는 배수 시스템은 겨울철 얼음 손상을 방지합니다.
■실제 고장 모드
▸소홀한 유지 관리 결과
노즐 막힘 → 물 분배가 고르지 않음 → 건조한 부분 → 냉매 과열.
스케일 축적 → 절연 튜브 → 30% 효율 손실.
처리되지 않은 배수조에서 레지오넬라균이 성장합니다.
▸공기 흐름 제한
먼지/잔해물 차단 코일 또는 팬 블레이드 → 증발 감소 → 압축기 과부하.
▸이것이 "증발기"가 아닌 이유
증발기는 열을 흡수합니다(예: 실내 AC 코일).
증발 응축기는 열을 거부합니다(실외 기능).
